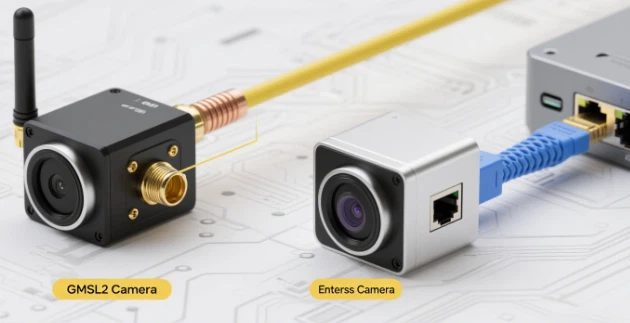

GMSL2 vs. Ethernet -kamera: Upotetun näkökyvyn tärkeimmät erot

Korkealaatuisen, kaistanleveyden kuvatietojen lähettäminen on aina ollut välttämätöntä näköjärjestelmän suunnittelussa. Tämä pätee erityisesti aluksiin, kuten autonominen ajo, teollisuusautomaatio ja robotiikka, joissa pitkän matkan, matalan latenssin ja erittäin luotettava tiedonsiirto on ratkaisevan tärkeää. GMSL2 -kamerat ja Ethernet -kamerat ovat kaksi valtavirran teknologiaratkaisua. Jokaisella on omat tekniset edut ja sovellettavat skenaariot, mutta se esittelee myös omat haasteensa.

Kameramoduuleihin erikoistuneena konsulttina tämä artikkeli tarjoaa perusteellisen analyysin näiden kahden nopean siirtotekniikan periaatteista, arkkitehtuurista ja suorituskykyeroista: GMSL2 ja Ethernet. Insinöörin näkökulmasta tutkimme GMSL2: n vs. Ethernetin etuja ja haittoja ja tarjoamme käytännön valintaoppaan, jonka avulla voit tehdä tietoisimman päätöksen sulautetun visiosovelluksesi.

Mikä on GMSL2 -kamera?

GMSL2 (Gigabit Multimedia Serial Link 2) on sarjaviestinnän protokolla, jonka on kehittänyt Maxim Integrated (nyt analogiset laitteet). Se on suunniteltu korkean kaistanleveyteen, matalan viiveen video- ja ohjaustietojen siirtoon auto- ja teollisuussovelluksissa. GMSL2 -kameramoduuli koostuu tyypillisesti CMOS -kuva -anturista ja GMSL2 -sarjasirusta. Tämä sarjoittajapaketti ja lähettää MIPI CSI-2 -tietovirrat anturista suurella nopeudella.

GMSL2: n ydin on sen tehokas arkkitehtuuri. Se voi lähettää samanaikaisesti nopean kuvatiedot, kaksisuuntaiset ohjauskomennot ja virran yhden koaksiaalikaapelin tai suojatun kierretyn parin (STP) kaapelin yli. Tämä "yksikokoinen" integraatio yksinkertaistaa merkittävästi johtosarjojen suunnittelua, vähentää kaapelointikustannuksia ja monimutkaisuutta. Tämä on merkittävä etu itsenäisille ajo- ja ADAS-järjestelmille, jotka ovat tilaa rajoitettuja ja herkkiä kaapelin painolle.

Mikä on Ethernet -kamera?

Ethernet -kamera käyttää Ethernet -protokollaa kuvatietojen lähettämiseen. Se hyödyntää tuttua verkkoteknologiaa pakkaamaan kuvatiedot tavanomaisiin IP -paketeihin ja lähettämään ne Ethernet -kaapeleiden kautta. YksiEthernet -kameramoduuliSisältää tyypillisesti kuvaanturin, kuvan signaalin prosessorin (ISP) ja SOC tai FPGA, joka kapseloi videovirran Ethernet -paketteihin.

Ethernet -edut ovat sen monipuolisuudessa ja laajassa ekosysteemissä. Sen avulla kamerat voivat integroida olemassa oleviin vakioverkkoinfrastruktuureihin ja kommunikoida saumattomasti muiden verkkolaitteiden kanssa. Lisäksi Ethernet for Industrial Vision for For Industry Vision on erittäin kypsä, tukee teollisuuden standardiprotokollia, kuten GIGE-visio, tekemällä kameran integroinnin ja yhteentoimivuuden yksinkertaisen.

Mikä on Ethernet -kaapeli?

Ethernet -kaapelit ovat Ethernet -kamerayhteyden perusta. Ne koostuvat useista kierretyistä johtimista, joita käytetään tietojen välittämiseen verkkolaitteiden välillä. Ethernet -kaapeleita on erityyppisiä, kuten CAT5E, CAT6 ja CAT7, datanopeuden ja kaapelin suojausrakenteesta riippuen.

Ethernet -kaapelien tyypit

CAT5E tukee Gigabit Ethernet -sovellusta, CAT6 tukee jopa 10 Gbps -nopeutta ja CAT7 tarjoaa vielä paremman suorituskyvyn. Konekisissä ja teollisissa sovelluksissa suojattuja STP (suojattuja kierrettyjä pari) -kaapeleita käytetään usein sähkömagneettisten häiriöiden vastustamiseen.

GMSL2 vs. Ethernet -suorituskyvyn vertailu: Ydin tekniset eritelmät

Sulautetussa visiokentässä GMSL2: n ja Ethernet: n välillä valitseminen vaatii perusteellisen vertailun useiden ydintekijöiden perusteella.

Seuraava on yksityiskohtainen suorituskykyvertailu GMSL2: sta vs. Ethernet:

1. Kaistanleveys:GMSL2: n tyypillinen kaistanleveys on 6 Gbps, mikä voi tukea useita HD -videovirtoja, mutta sen kaistanleveys on kiinteä. Ethernet -kaistanleveys riippuu standardista, kuten GIGE (1 gbps), 10 gige (10 gbps) ja vielä korkeampi. Ethernet -kaistanleveys on kuitenkin jaettu, ja muiden laitteiden läsnäolo verkossa vähentää käytettävissä olevaa kaistanleveyttä.
2. Latenssi:GMSL2 käyttää pisteestä pisteeseen sarjansiirtoa, mikä johtaa erittäin alhaiseen ja deterministiseen latenssiin, tyypillisesti mikrosekunnin alueella. Tämä on ratkaisevan tärkeää reaaliaikaisissa reagointikykykriittisissä sovelluksissa, kuten ADAS. Ethernet-latenssi on suhteellisen korkea ja epävarma protokollapinojen prosessoinnin ja verkon kytkemisen vuoksi, mikä on kipupiste reaaliaikaisissa kriittisissä skenaarioissa.
3. Luotettavuus ja kestävyys:GMSL2 tarjoaa luonnostaan ​​erinomaisia ​​sähkömagneettisia häiriöitä (EMI) immuniteettia, etenkin koaksiaalikaapeleita, mikä tekee siitä erittäin kestävän ankarat ympäristöt, kuten autoteollisuus. Automotive Ethernet -kamerat vaativat monimutkaisempia kaapeleita ja liittimiä EMI: n lieventämiseksi.
4. Arkkitehtuuri:GMSL2 käyttää pisteestä pisteeseen suoraa yhteysarkkitehtuuria, jonka kameramoduulit on kytketty suoraan isäntäohjaimen siruun. Ethernet puolestaan ​​käyttää Multi Drop -verkkoarkkitehtuuria, jolloin useat kamerat voivat muodostaa yhteyden yhteen kytkimeen, joka puolestaan ​​liittyy isäntäohjaimeen.
5. Kaapelit ja virrankulutus:GMSL2 lähettää tietoja, ohjausta ja tehoa samanaikaisesti yhden kaapelin (POC, Power Over Doax) yli, yksinkertaistaen kaapelointia ja kuluttaen vähäistä virtaa. Vaikka Ethernetin Poe (Power Over Ethernet) voi myös välittää voimaa, se kuluttaa yleensä enemmän voimaa kuin GMSL2.

GMSL2 vs. Ethernet -arkkitehtuurin vertailu: Ydinarkkitehtuurierysanalyysi

GMSL2: n arkkitehtuuri on rakennettu pisteestä pisteeseen liittyvät yhteydet. EräsGMSL2 -kameramoduuliOn kytkettävä suoraan isäntäohjausjärjestelmään serialisaattorin ja ansaitsemisen kautta rajoittaen järjestelmän skaalautuvuutta. Tämä suora yhteys varmistaa erittäin matalan viiveen ja korkean luotettavuuden. Tämä arkkitehtuuri on ihanteellinen Surround View -järjestelmiin autonomisessa ajamisessa, jossa jokaisella kameralla on omistettu tietolinkki.

Sitä vastoin teollisen näkökyvyn Ethernet käyttää verkottunutta monipiste-arkkitehtuuria. Useat kamerat voivat muodostaa yhteyden samaan isäntäohjausjärjestelmään Ethernet -kytkimen kautta. Tämän arkkitehtuurin myyntikohta on sen joustavuus ja skaalautuvuus. Insinöörit voivat helposti lisätä tai poistaa kameroita ja hyödyntää olemassa olevaa verkkoinfrastruktuuria. Sen haittapuoli on kuitenkin, että datan törmäykset ja viive epävarmuus lisääntyvät, kun verkon laitteiden lukumäärä kasvaa.

Kuinka valitsit sellaisen? Valintaopas ja päätöksenteon näkökohdat

Sulautetuissa visioprojekteissa GMSL2: n ja Ethernetin välillä on päätös, jonka insinöörien on punnittava erityisten sovellusskenaarioidensa perusteella. Tässä on joitain käytännön valintaohjeita:

1. Reaaliaikaiset vaatimukset:Jos hakemuksessasi on erittäin korkea latenssivaatimukset, kuten kaistan poistumisvaroitus tai jalankulkijoiden havaitseminen ADAS -järjestelmissä GMSL2: n avulla, GMSL2: n matala viive ja determinismi ovat korvaamattomia.
2. Kaapelin pituus ja johdotuksen monimutkaisuus:Sovelluksissa, joissa on rajoitettu kaapelointitila, kuten auto- ja robotiikka, GMSL2-kameran "yksikokoinen" ratkaisu voi merkittävästi yksinkertaistaa suunnittelua, vähentää kustannuksia ja painoa.
3. Järjestelmän skaalautuvuus:Jos projektisi vaatii joustavuutta useiden kameroiden yhdistämiseen eikä vaadi korkeaa reaaliaikaista suorituskykyä, kuten monipisteiden seuranta tai etätiedon kerääminen teollisuusnäkymien sovelluksissa Ethernet-sovelluksen avulla, Ethernet-kameran yleinen verkkoarkkitehtuuri voi olla parempi valinta.
4. Kustannukset ja ekosysteemi:GMSL2 -sirut ovat yleensä kalliimpia ja niissä on suhteellisen suljettu ekosysteemi. Ethernet puolestaan ​​tarjoaa alhaisemmat siru- ja komponenttien kustannukset sekä valtavan avoimen lähdekoodin ja tavanomaisen ekosysteemin.

Yhteenveto

GMSL2-kamerat ja Ethernet-kamerat, kaksi nopeaa siirtotekniikkaa, kumpikin on merkittävä sijainti sulautetussa näkökentässä. GMSL2, jolla on alhainen latenssi, korkea luotettavuus ja yksinkertaiset kaapelointiratkaisut, on ihanteellinen valinta autonomiseen ajamiseen ja ADA: iin. Ethernet puolestaan ​​erottuu teollisuuden ja yleisten koneiden näkökenttien monipuolisuuden, skaalautuvuuden ja kypsän ekosysteemin ansiosta.

Jos etsit apua kameroiden integroimisessa tuotteihisi,Ole hyvä ja kirjoita meille.
